铝碳化硅AlSiC材料不同含量的应用-陕西普微电子封装热沉材料分享

铝碳化硅（AlSiC）的性能和应用与其 碳化硅（SiC）含量 密切相关，SiC含量的变化会显著影响材料的 导热性、热膨胀系数（CTE）、机械强度、密度和可加工性。以下是不同SiC含量AlSiC的典型应用领域及选择依据：

1. 低SiC含量（10%-30%）铝碳化硅材料
特性：
密度较低（接近纯铝，2.7-2.9 g/cm³），轻量化优势明显。

塑性较好，加工性能接近铝合金，不易崩边。

CTE较高（15-17 ppm/K），导热率中等（160-200 W/m·K）。

典型应用：
汽车轻量化部件：

发动机活塞、连杆等需减重且承受中低载荷的部件。

制动系统散热件（利用铝的导热性）。

消费电子壳体：

需电磁屏蔽（SiC增强屏蔽效能）且重量敏感的电子产品外壳。

一般结构件：

替代部分铝合金，提升耐磨性和刚度。

加工注意：
可用传统CNC加工（硬质合金刀具），但需注意SiC颗粒对刀具的磨损。

2. 中SiC含量（30%-50%）铝碳化硅材料
特性：
CTE与半导体材料匹配（9-12 ppm/K，接近硅、GaAs）。

导热性优异（180-220 W/m·K），高于纯铝。

机械强度高（抗弯强度＞300 MPa），但加工难度增加。

典型应用：
电子封装基板：

高功率LED、IGBT模块、CPU/GPU散热基板（需CTE匹配芯片，避免热循环失效）。

航空航天热管理：

卫星支架、电子舱散热壳体（轻量化+高导热+低CTE）。

光学平台：

激光器底座、精密仪器支架（低热变形需求）。

加工注意：
需金刚石刀具，推荐低速大进给或高速小进给策略，避免崩边。

3. 高SiC含量（50%-70%）铝碳化硅材料
特性：
CTE极低（6-9 ppm/K），接近碳化硅本身（4 ppm/K）。

导热性进一步优化（200-250 W/m·K），但脆性显著增加。

超高刚度（弹性模量＞200 GPa），接近陶瓷，可加工性差。

典型应用：
高端电子封装：

大功率微波器件（如5G基站射频模块）、航天器用耐高温封装。

精密光学器件：

太空望远镜镜坯、惯性导航系统结构件（需尺寸稳定性）。

特种耐磨部件：

半导体设备中的陶瓷替代件（如真空吸盘、夹具）。

加工注意：
优先选择激光加工、电火花（EDM）或超声波辅助加工（UAM），传统切削易崩边。

4. 超高SiC含量（＞70%）的铝碳化硅材料
特性：
性能接近陶瓷，CTE＜6 ppm/K，导热率＞250 W/m·K，但脆性极高。

铝相仅作为粘结剂，材料几乎失去塑性。

典型应用：
极端环境部件：

核反应堆耐辐射结构件、高超音速飞行器热防护层。

半导体设备核心件：

刻蚀机用静电卡盘（ESC），需耐等离子体腐蚀且导热。

加工注意：
必须采用非接触加工（如激光、水射流）或烧结后直接近净成形。

总结如下：

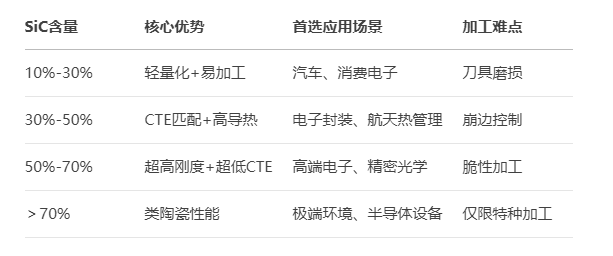

                                           铝碳化硅AlSiC材料不同含量性能对比

陕西普微电子科技有限公司在电子封装材料已经批量提供IGBT铜底板、钨铜、钼铜、CPC、CMC、金刚石铜、铝碳化硅、铝硅等封装热沉材料和封装管壳等系列产品，目前产品已经应用于国内外领先的半导体器件、芯片及射频器件生产厂家，欢迎咨询定制！
