在电子封装材料中，每种TIM材料都有其独特的优缺点，选择合适的TIM材料需要根据具体应用场景、设备要求和使用条件综合考虑。在高性能和高密度封装应用中，导热膏和导热凝胶常被选用以追求最佳散热效果，而在对安装便利性和长期稳定性要求较高的场合，导热垫和导热胶则是常见选择。

热界面材料（TIM）在电子封装材料中有多种类型，每种类型都有其独特的特性和应用场景。以下是主要TIM材料的分类及其优缺点分析：

1. 导热膏（Thermal Grease）

特点：导热膏是一种高导热性的膏状材料，通常由导热填料（如金属氧化物或氮化硼）和硅基粘合剂组成。

优点：

• 高导热性能：能有效填充微小缝隙，提供良好的热传导。
• 适应性强：适用于各种表面形状和粗糙度。
• 易于应用和移除：可在多次拆装中保持良好性能。

缺点：

• 维护需求高：需要定期重新涂抹以保证性能。
• 可能会有干燥或流出问题：长时间使用后性能可能下降。

2. 导热垫（Thermal Pad）

特点：导热垫是一种固态的、柔软的材料，通常由硅胶、橡胶等材料制成，内部填充导热填料。

优点：

• 方便使用：易于安装和更换，无需专业工具。
• 电绝缘性：许多导热垫同时具有电绝缘性能，适用于电气安全要求高的应用。
• 长期稳定性：不易干燥或流动，性能稳定。

缺点：

• 导热性能中等：相比导热膏，导热垫的导热系数通常较低。
• 厚度限制：较厚的导热垫可能增加热阻，不适合精密间隙的应用。

3. 导热胶（Thermal Adhesive）

特点：导热胶是一种粘合剂，既能提供导热功能又能粘接部件，通常由环氧树脂或硅胶基体加导热填料组成。

优点：

• 双重功能：既导热又粘接，简化设计和装配。
• 持久固定：固化后提供坚固的粘接力，适用于长期固定应用。

缺点：

• 不可逆：固化后难以拆卸，不适用于需要频繁更换的部件。
• 导热性能：导热性能通常不如专业导热膏。

4. 导热凝胶（Thermal Gel）

特点：导热凝胶是一种介于液态和固态之间的材料，具有较高的流动性和可塑性。

优点：

• 优异的填充能力：能充分填充微小间隙和不规则表面。
• 高导热性：通常导热性能优于导热垫。
• 易于应用：在自动化生产中易于涂布。

缺点：

• 可能有溢出现象：在高压或高温环境下可能会流动。
• 稳定性：长期使用可能出现性能下降或需要更换。

5. 导热膜（Thermal Tape/Film）

特点：导热膜是一种薄膜状材料，通常带有粘性，可以直接贴附在热源和散热器之间。

优点：

• 易于使用：安装方便，不需要涂抹或固化。
• 可靠的粘附性：提供持久的粘接力和导热性能。
• 干净整洁：不会有溢出或污染问题。

缺点：

• 导热性能：一般导热性能不如导热膏或导热凝胶。
• 粘附强度：在高温或高湿环境下可能会影响粘附力。

6. 相变材料（Phase Change Material，PCM）

特点：相变材料在一定温度下发生相变，从固态变为液态，从而填充接触面，提高热传导效率。

优点：

• 高效导热：相变过程可以显著降低热阻。
• 自动填充：在工作温度下自动流动填充空隙，确保良好接触。

缺点：

• 复杂使用条件：需要精确控制工作温度范围。
• 可能的泄漏：在高温状态下可能出现液态流出问题。

电子封装材料中TIM材料的具体优劣势列表分析如下：

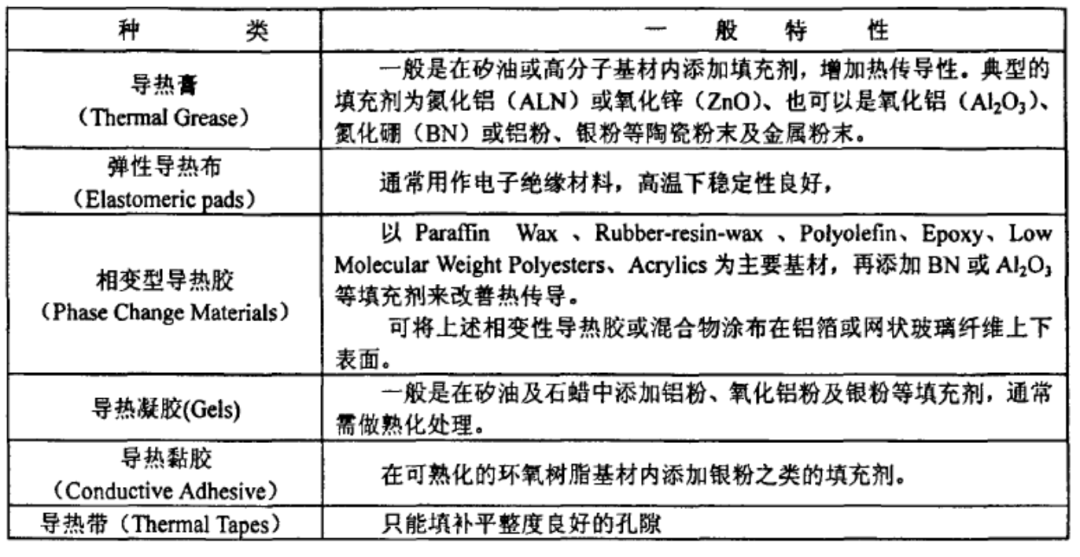

各种导热界面材料特征

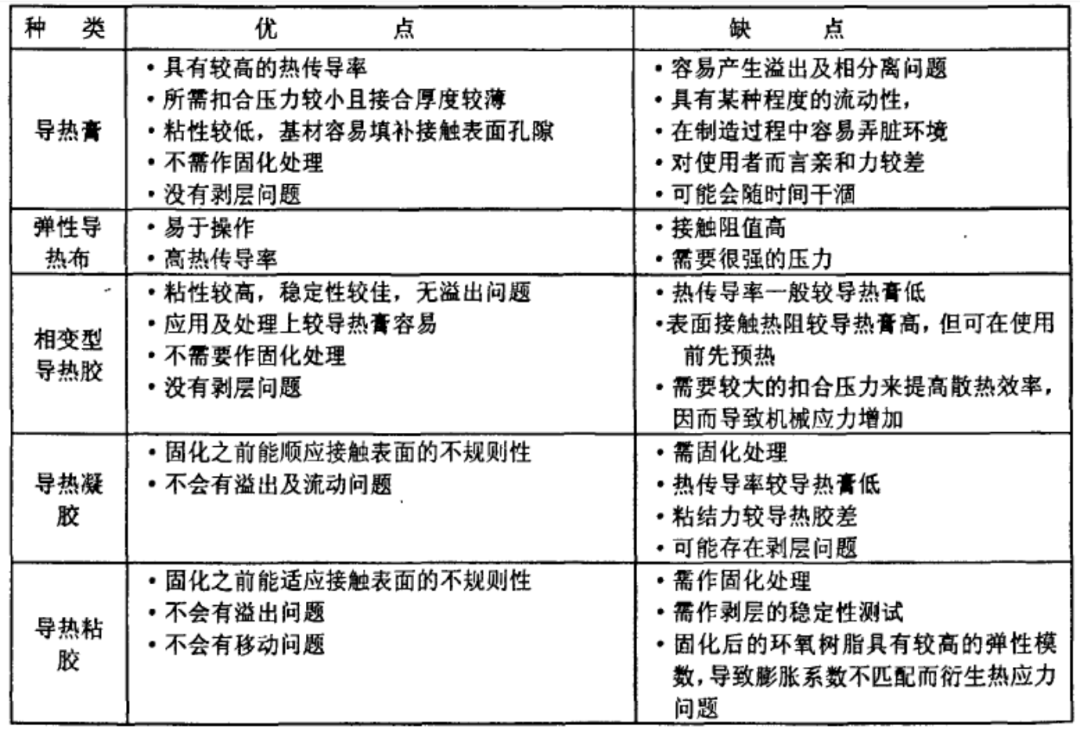

  各种导热界面材料优缺点
